浮选机械——棒型浮选机

棒型浮选机是一种机械搅拌式的浮选机。适用于选别各种黑色和有色金属矿物。该机在浮选过程中可用于粗选、精选、扫选和反浮选作业。

如果想要了解更多浮选机信息，请点击：//m.egehipnoz.com/news/b910.html

1、棒形浮选机的结构与工作原理

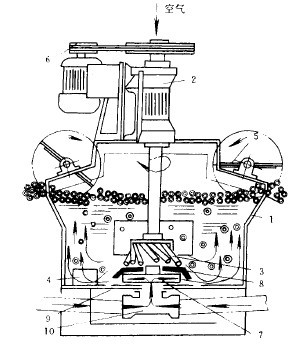

图1是1m³棒型浮选机结构及工作示意图。棒型浮选机也是由一排金属制的长方形槽子组成，槽体之间用螺栓联接。槽子的结构有两种：吸入槽和浮选槽。选用何种结构及选用的数量，取决于选矿工艺流程、处理量和该种矿石的浮选时间。

每个浮选槽均由槽体1、轴承体（连同中空主轴）2、斜棒叶轮3、稳流器4、刮板5、传动装置6及凸台等组成。吸入槽中，除有上述部件（凸台由压盖代替）之外，在其中空主轴的下端还有提升叶轮7、压盖8和底盘9（见图1）。浮选槽只起浮选作用。吸入槽除起浮选作用外，还兼有吸浆能力，即把槽外的矿浆通过提升叶轮的作用并经导管10吸入槽内。稳流器是由几十条垂直放置的曲率不同的圆弧板所组成。凸台（及压盖）是用稳流器的圆弧形边缘压在槽体底部的。

图 1

浆充分混合，并由混合区向下方推出，借助于凸台、稳流器的导向作用，使之连续、均匀地射向槽体四周，而后又徐徐上升到液面。这样，既能使矿粒和气泡有较多的接触机会，使有用矿物颗粒在药剂作用下很快被气泡所吸附而浮至液面，又能使矿流在分选区稳定流动，不致因气泡破坏使有用矿物重新落于槽底，从而促成了分选过程的顺利进行。

2、操作与维护中应注意的事项

（1）生产中各槽起动顺序应该先由扫选作业后一槽逐一向前启动，直至精选首槽，然后再开动刮板。停车顺序与此相反。

（2）矿浆液面的调整方法是，转动槽体端部调整闸门的手轮便可调节液面高低和泡沫层的厚度。

（3）轴承部分的油杯每月加油一次。

（4）设备长期运转后，若发现泡沫明显减少及液面有回转现象，则应检查斜棒叶轮下端的排气孔是否被矿浆堵死。否则会使电动机发热，影响选别指标。

（5）在检修更换叶轮时，先用长棒卡住叶轮，而后逆时针转动皮带轮便可拆下，更换时，叶轮螺纹处应加机油。同样对于吸入槽也需先将叶轮卸下后，再拆其余各零件。

（6）刮板传动装置中的皮带松紧通过减速器下部螺丝来调节。
